중국에서 구매한 제품을 보면, 종이설명서 대신 영상이나 앱을 통해 설치 가이드를 제공하는 경우가 많다.
이번에 배송받은 물건 역시, 포장을 뜯어보니 조립설명서 대신 알수 없는 한자가 적힌 종이가 달랑 한 장 들어있을 뿐.
첨엔 이게 대체 뭔가 싶었는데, 자세히 살펴보니 앱을 통해 3D 도면을 보는 방법을 설명해 놓은 것이더라.
사실, 종이 도면은 가구 안쪽이나 복잡하게 얽힌 부품간의 연결 관계를 입체적으로 보여주지 못하는데, 3D 도면이라면 가구를 360도 돌려본다던지, 문짝을 지우고 내부 구조를 본다던지, 부품을 사방으로 펼쳐보는 등 다양한 식으로 구조를 살펴볼 수 있어 유용하겠다 싶더라.
위챗 앱 설치부터 3D도면을 보는 방법까지 아래에 정리해본다.
필수 준비물

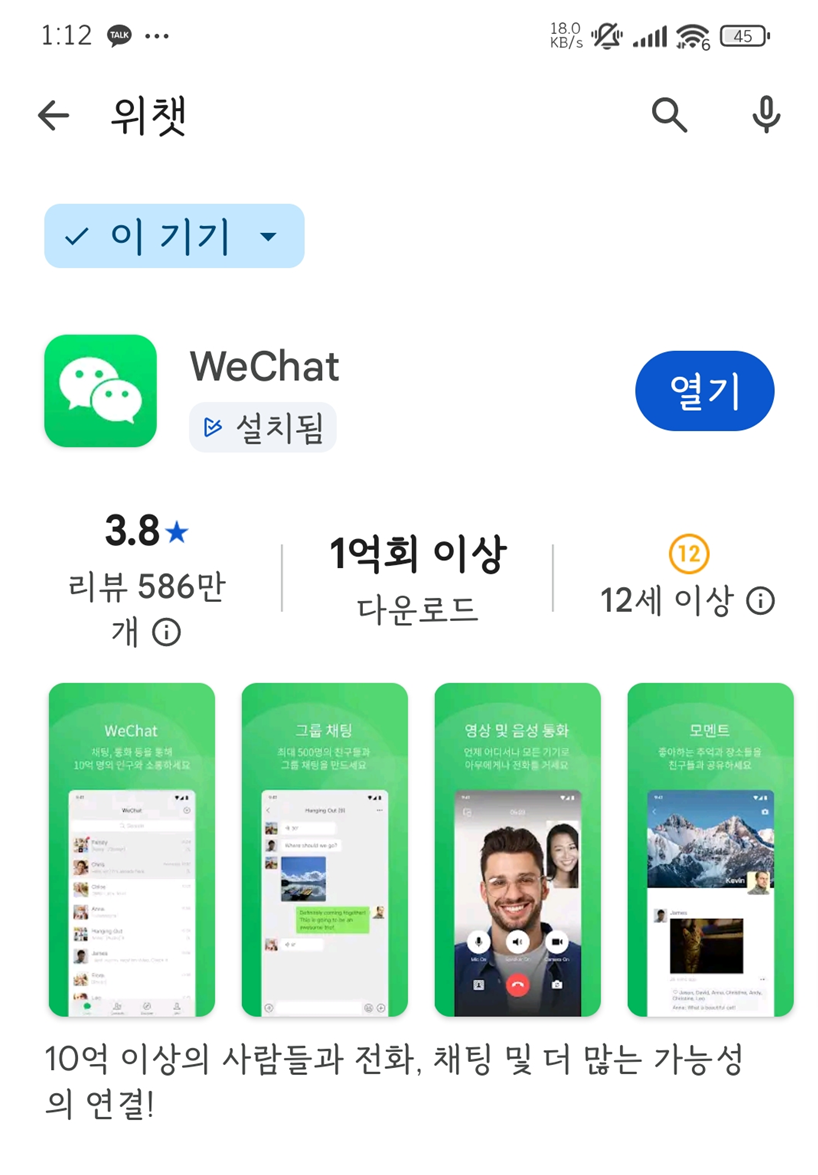

- 위챗(WeChat) 앱: 도면 뷰어를 실행하기 위한 기본 플랫폼이다.

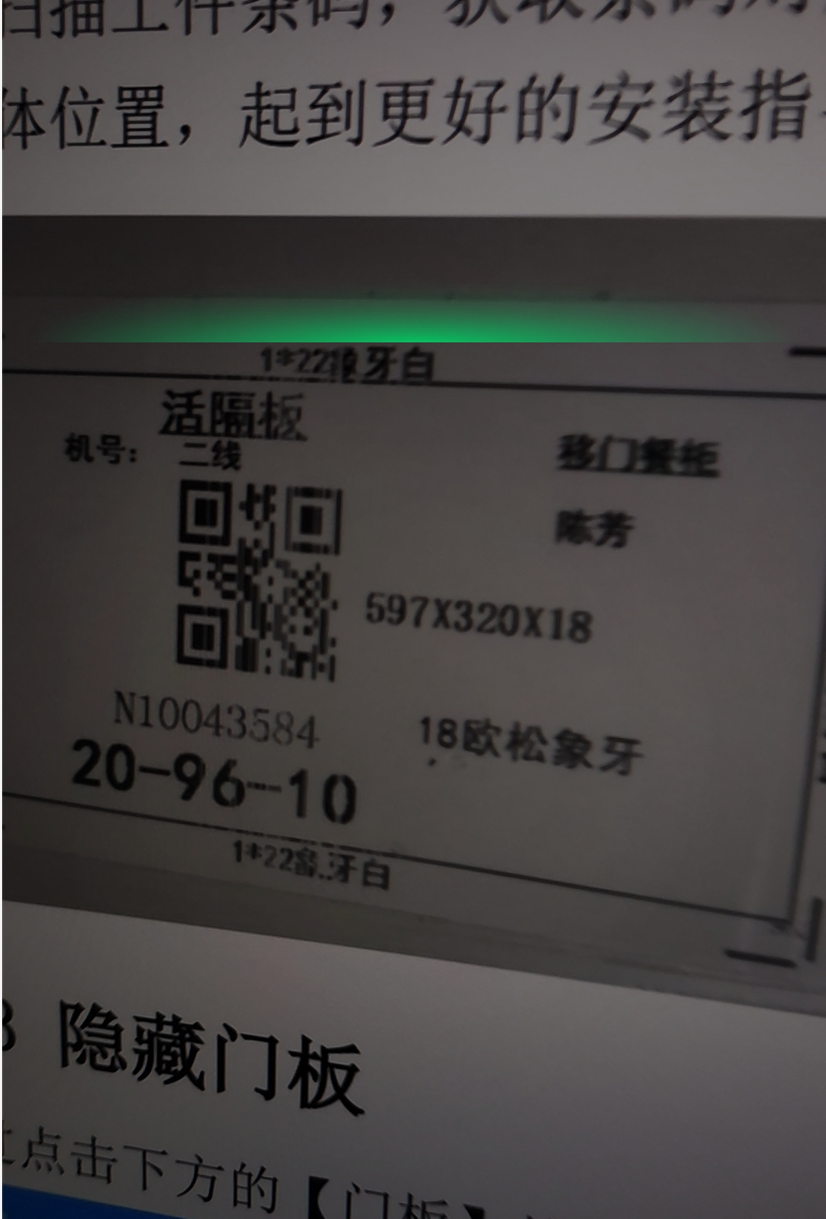

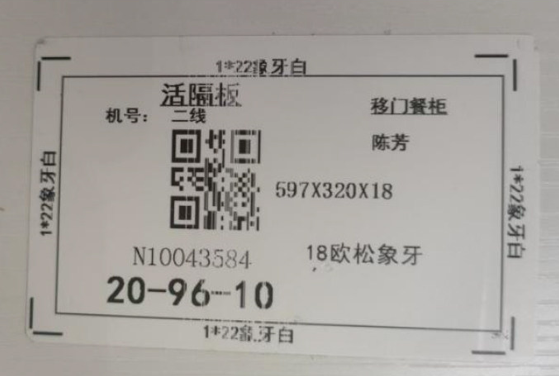

- 부품 바코드: 판재나 박스에 붙은 '신분증(부품 식별 바코드)'이 있어야 정확한 내 가구 도면을 불러올 수 있다.
3D 입체 도면 로딩 및 조작법
1.1 도면 뷰어 접속 및 브랜드 설정

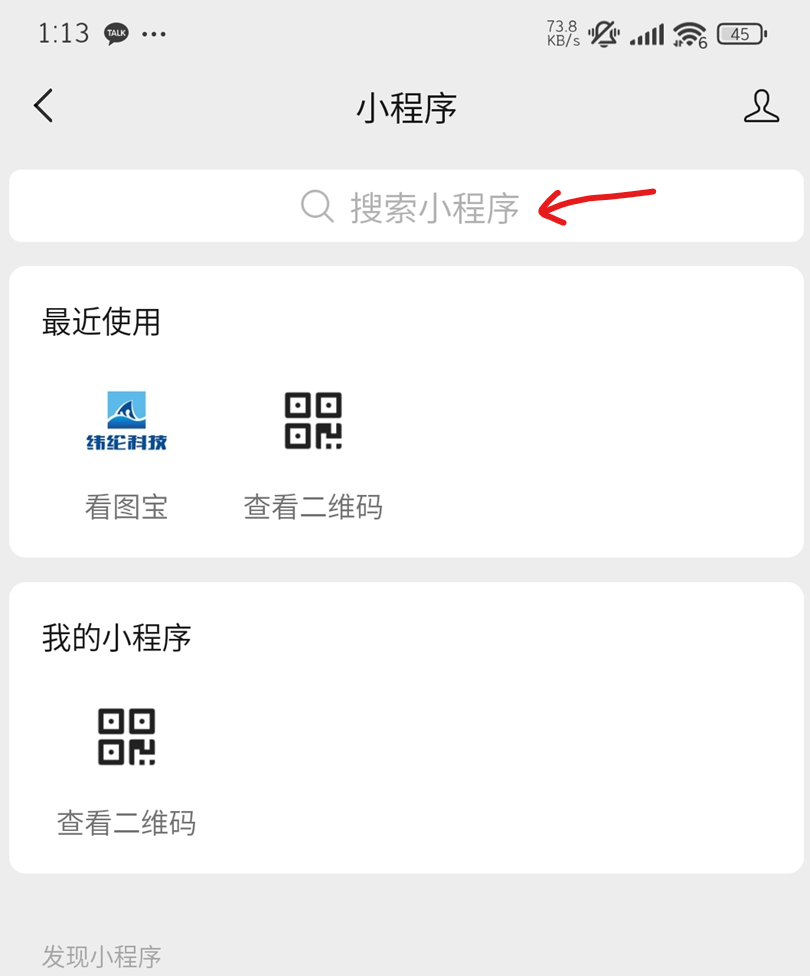

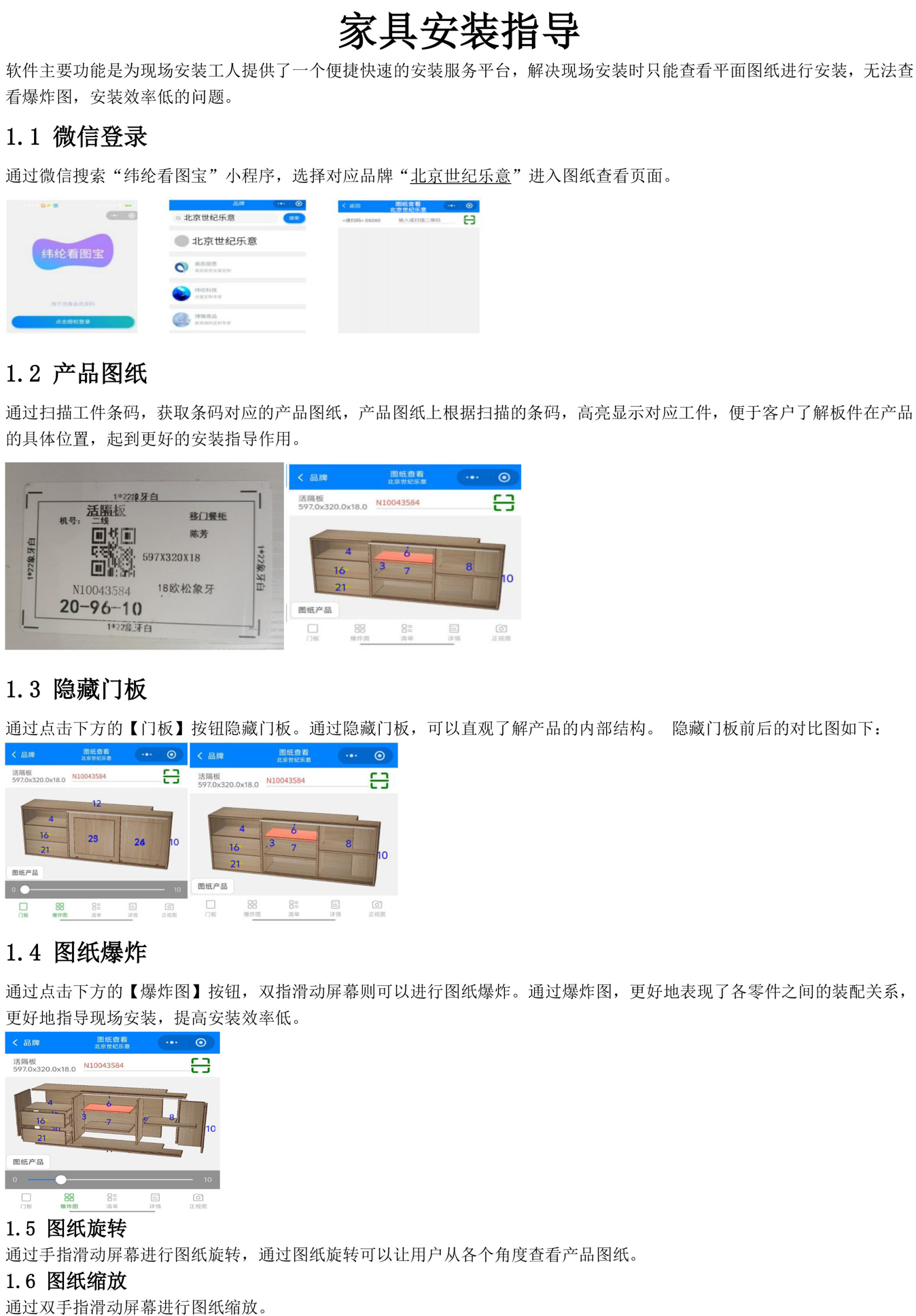

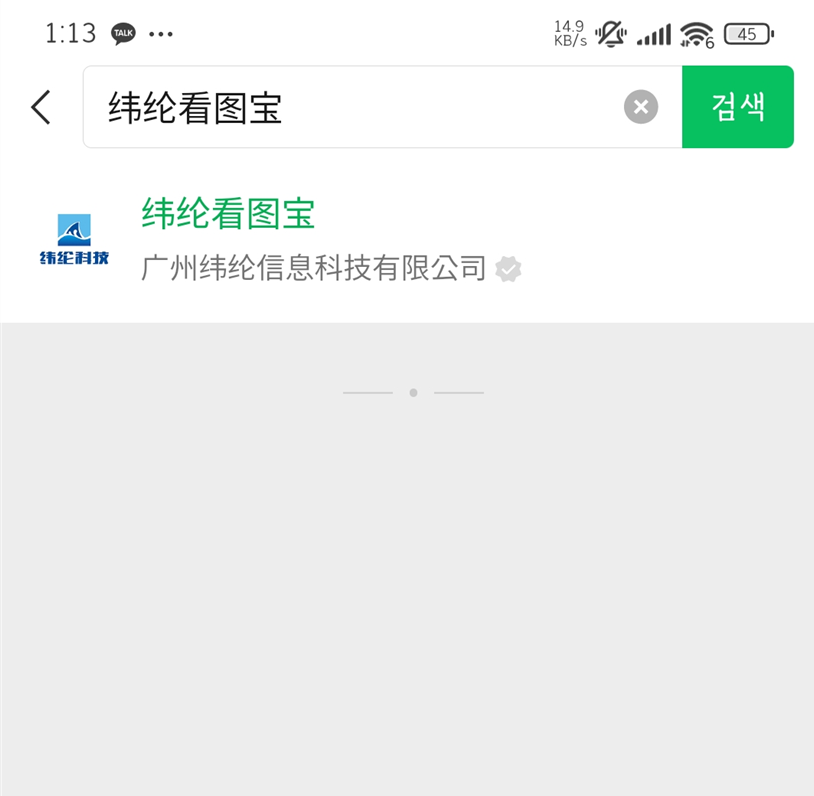

- 위챗 앱의 검색창에 纬纶看图宝 (웨이룬 칸투바오) 라고 입력하여 전용 뷰어 프로그램을 실행한다.

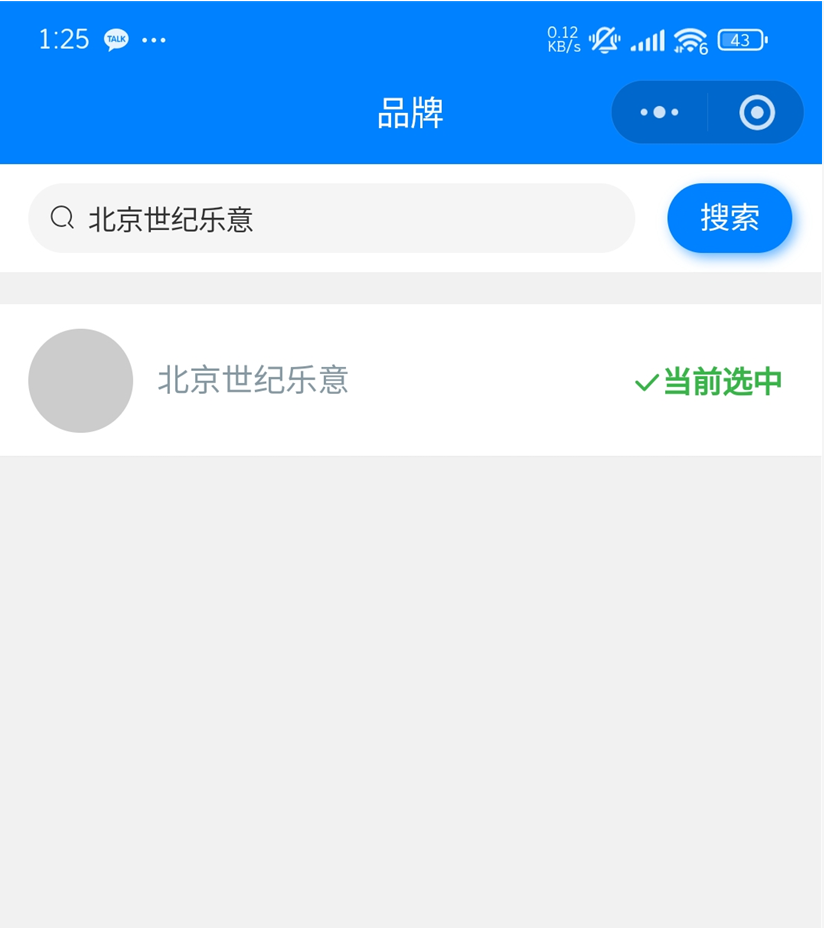

- 브랜드 목록에서 이 제품의 제조사인 北京世纪乐意 (베이징세기낙의)를 선택하여 접속한다.
1.2 내 가구 부품 인식시키기

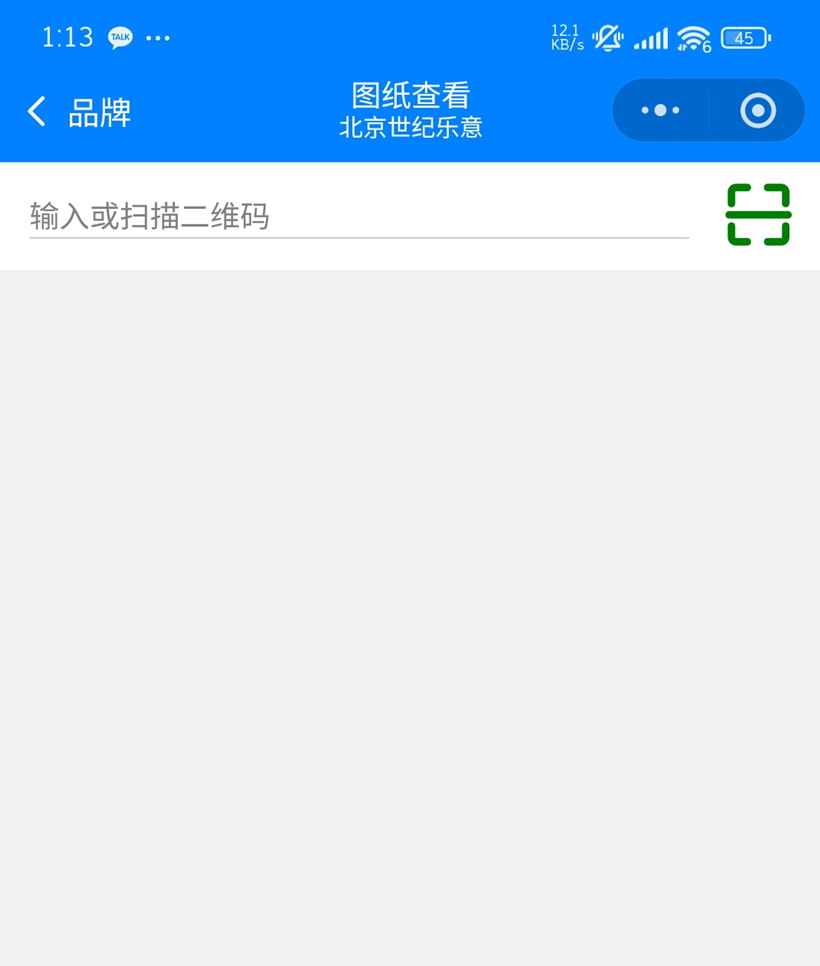

- 앱 내 스캔 기능을 켜고 판재에 붙은 바코드를 찍으면 해당 제품의 도면이 화면에 뜬다.

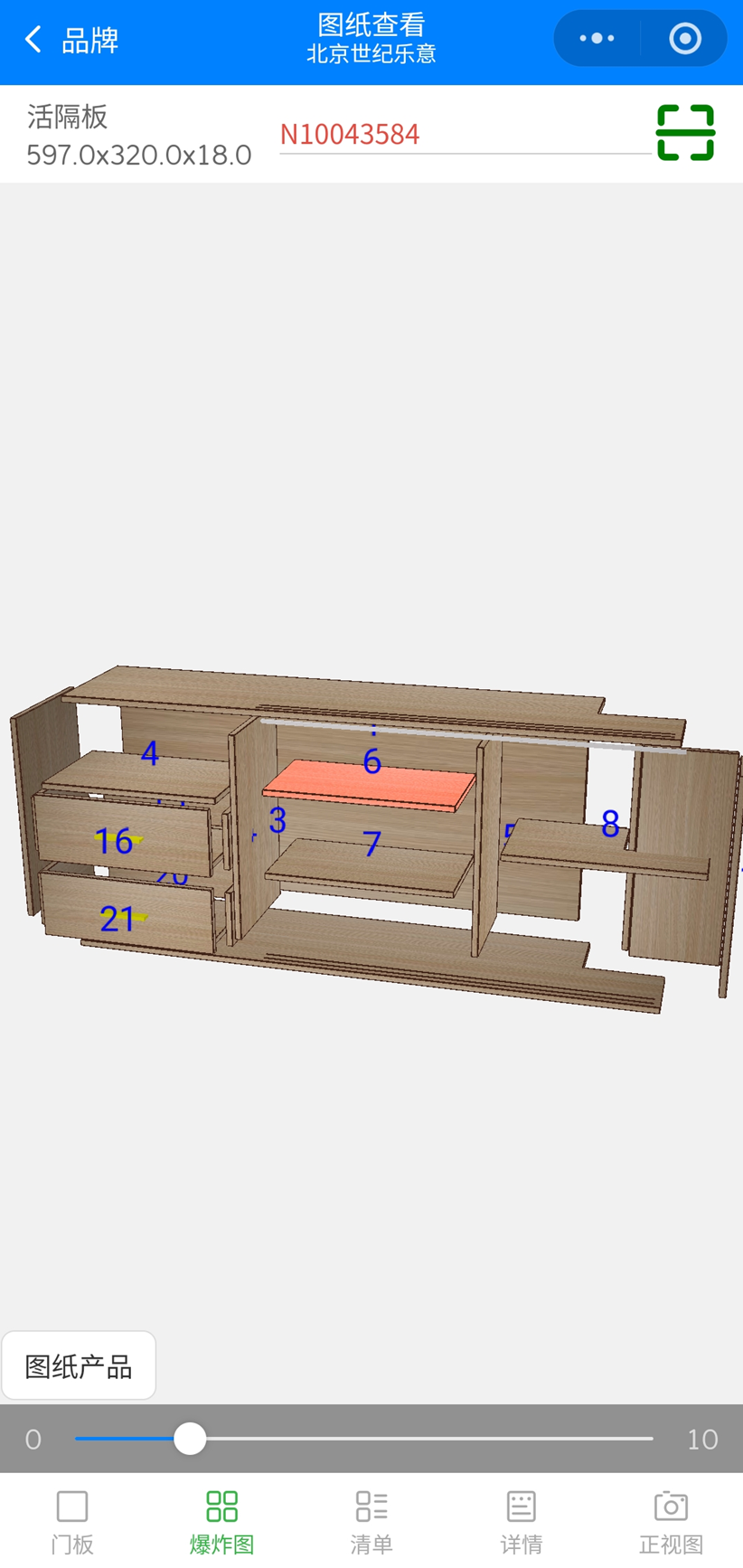

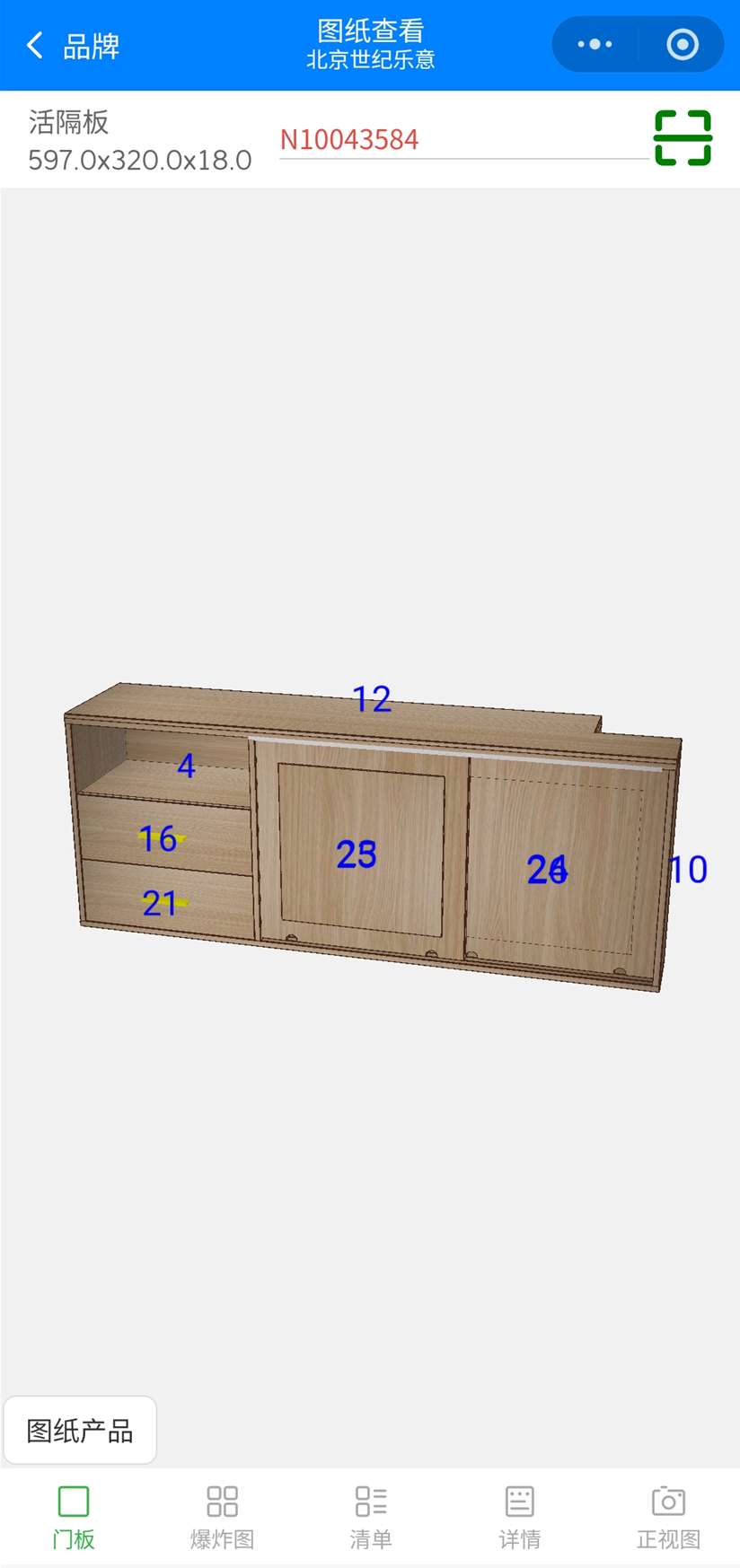

- 이때 내가 들고 있는 부품이 전체 가구 중 어디에 들어가는지 도면상에서 색깔로 강조되어 표시된다.
1.3 내부 구조 훔쳐보기 (문판 숨기기)

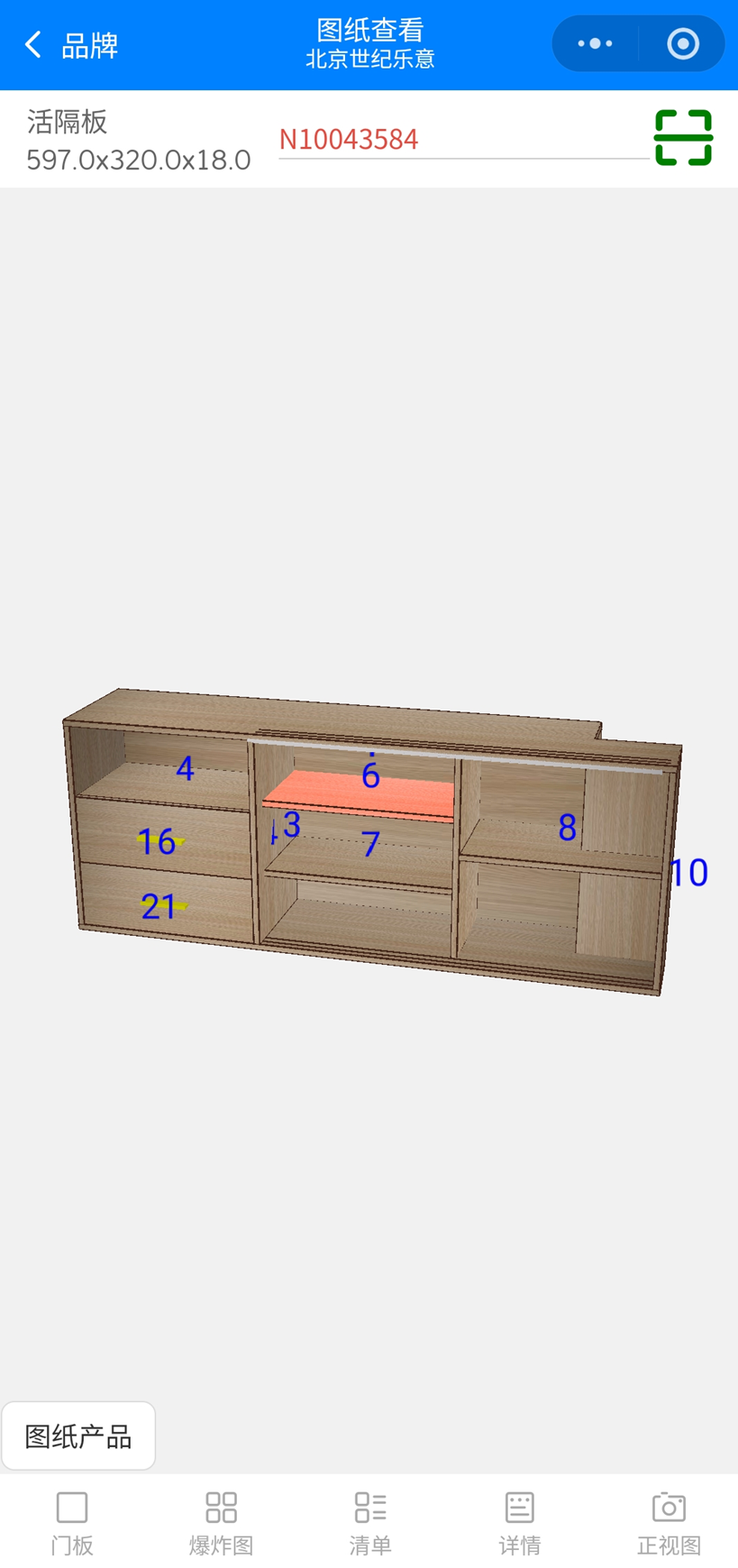

- 하단의 【门板(문판)】 버튼을 누르면 가구의 앞문이나 겉판이 일시적으로 사라진다.
- 가구 안쪽의 칸막이 위치나 레일이 박히는 구멍 위치를 훤히 들여다볼 수 있다.
1.4 도면 전개(폭발)시키기 (조립 관계 확인)

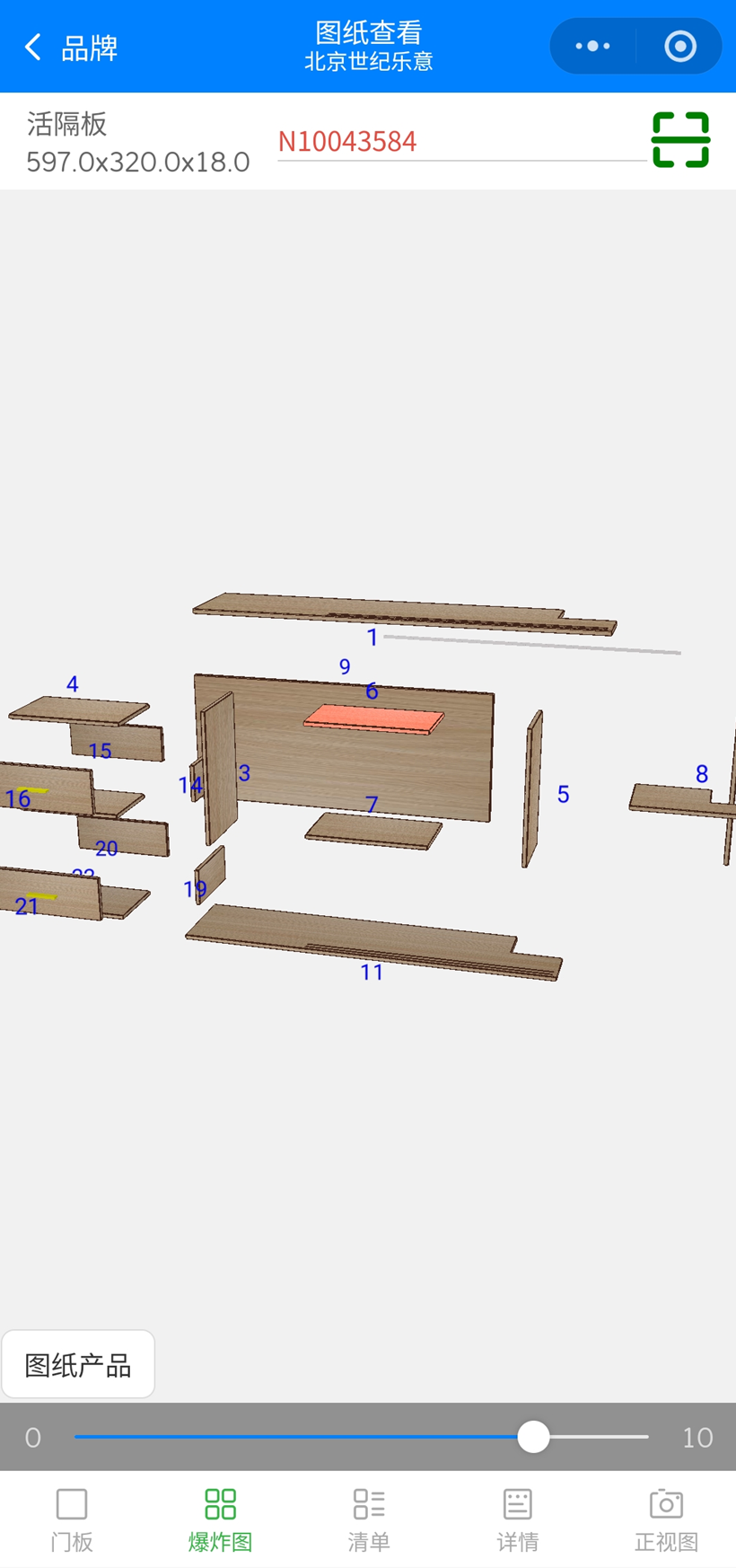

- 하단의 【爆炸图(폭발도)】 버튼을 누르고 두 손가락으로 화면을 밀어준다.
- 부품들이 사방으로 팡 터지듯 펼쳐지면서, 어떤 나사가 어디를 뚫고 들어가는지 연결 관계를 한눈에 보여준다.
1.5 가구 돌려보고 키워보기 (회전 및 확대)
- 회전: 화면을 한 손가락으로 드래그하면 가구를 360도 굴리며 뒷면이나 바닥면 구조를 확인할 수 있다.
- 확대: 두 손가락을 벌려 화면을 키우면 아주 미세한 나사 구멍의 위치까지 '현미경' 보듯 상세히 볼 수 있다.
조립 디테일 가이드
1. 서랍 본체 조립하기
서랍의 기본 상자 모양을 만드는 과정이다.
- 준비: 바닥판을 가운데 두고 뒷판, 옆판(2개), 앞판을 십자 모양으로 미리 배치한다.
- 순서: ①뒷판 → ②양옆 판 → ③앞판 순으로 결합한다.
- 포인트: 판재마다 나사 구멍과 홈의 위치가 다르니, 도면과 대조하며 '딸깍' 소리가 날 때까지 밀어 넣.

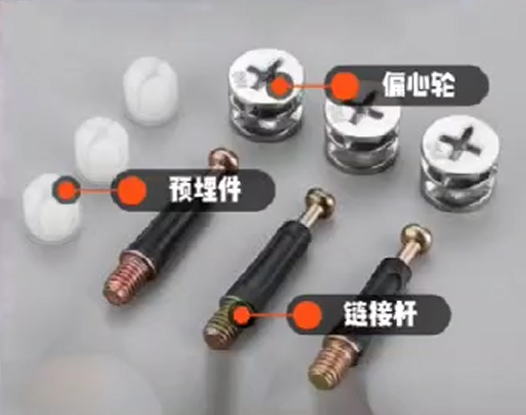

2. 특수 나사(3-in-1) 완벽 결합법
가구 외부에 나사 자국이 남지 않게 고정하는 핵심 부품임.

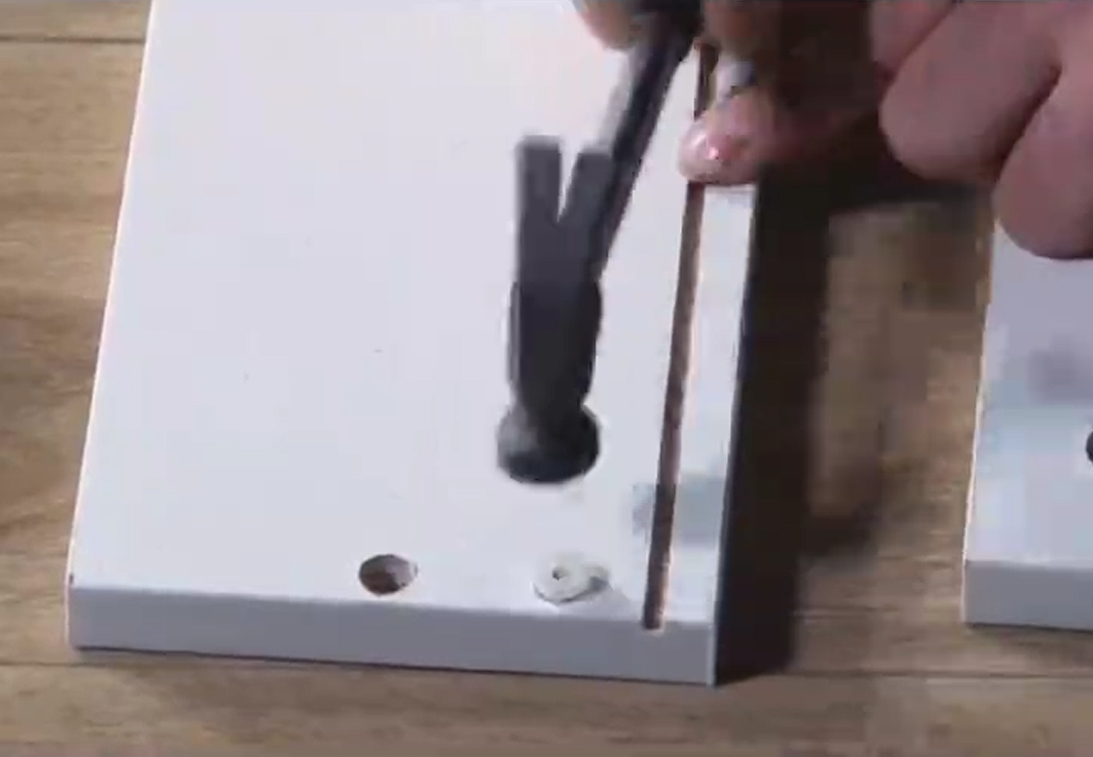

- 박기: 흰색 플라스틱 부품을 판재 구멍에 넣고 망치로 평평하게 박는다.
- 끼우기: 검은색 연결 기둥을 플라스틱 구멍에 끝까지 돌려 끼운 뒤, 상대편 판재를 결합한다.
- 잠그기: 옆면 구멍에 은색 원형 부품을 넣고 시계 방향으로 돌려 기둥을 꽉 물어준다.
3. 서랍 레일 및 잠금장치 정밀 세팅
서랍이 부드럽게 열리고 닫히기 위한 가장 중요한 단계다

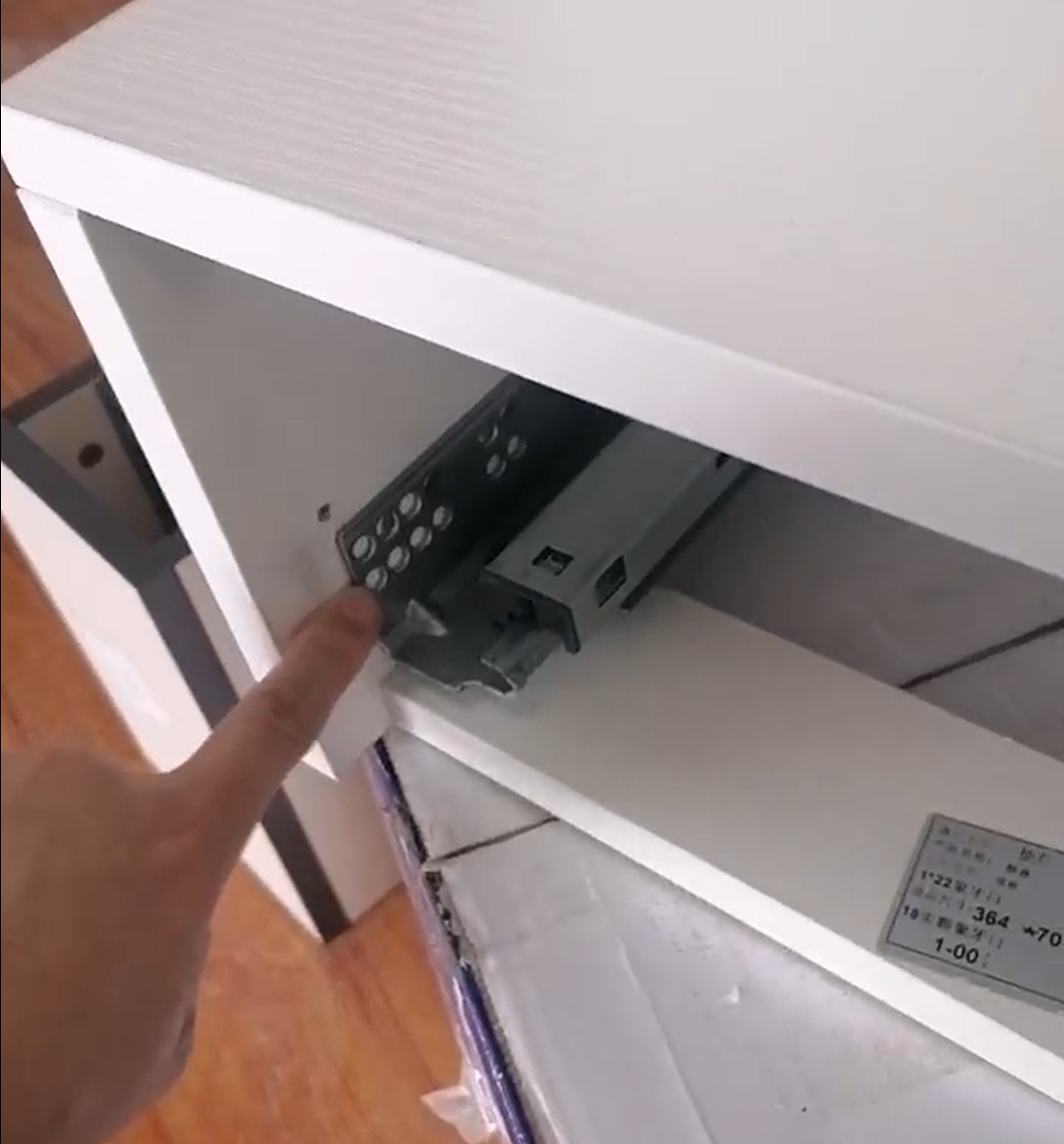

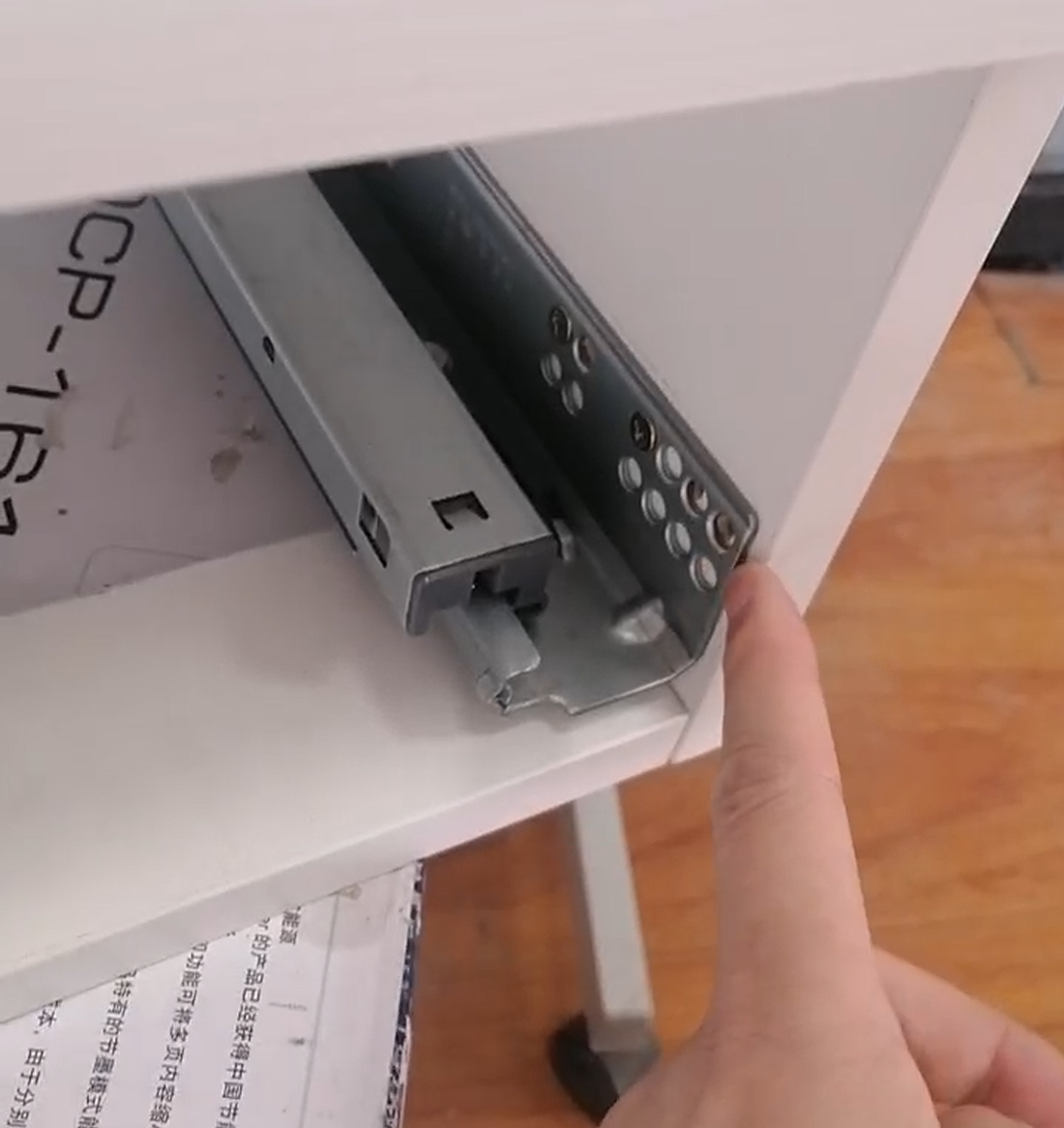

- 레일 위치: 앞판 디자인이 옆판을 덮으면 끝단에서 5mm, 안으로 들어가면 28mm 안쪽에 설치할 것.

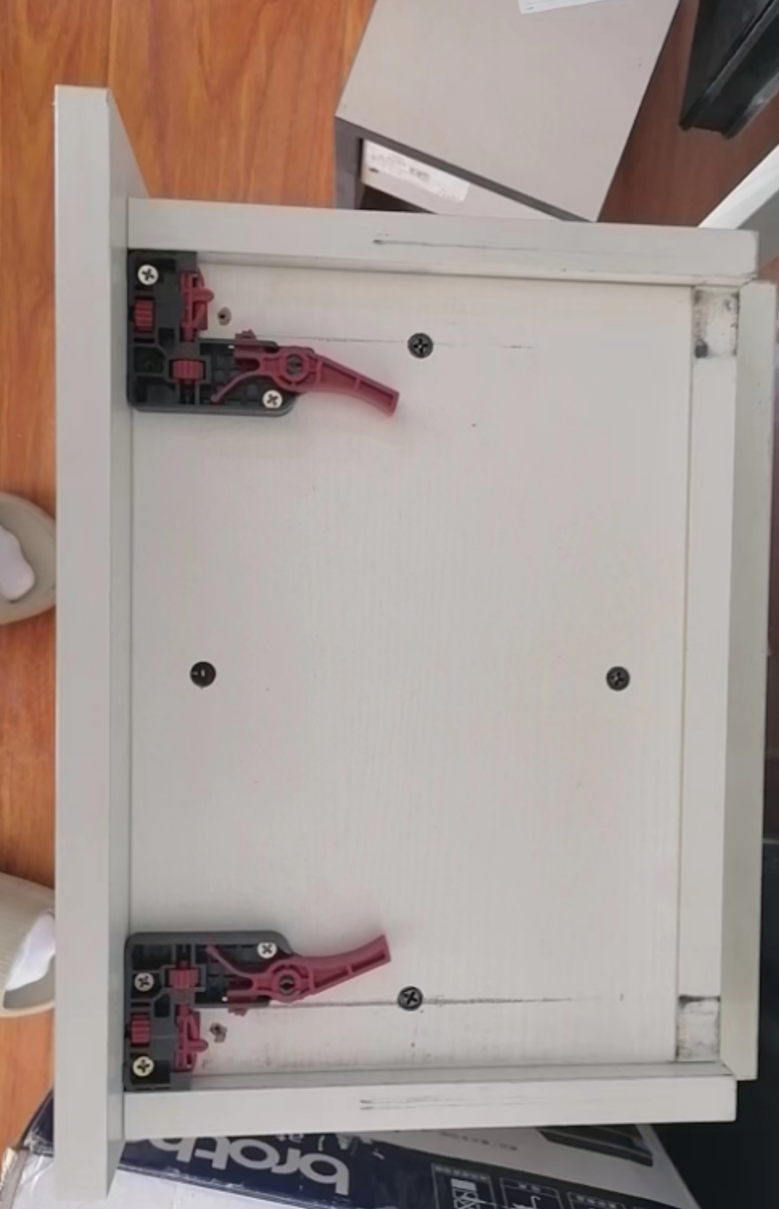

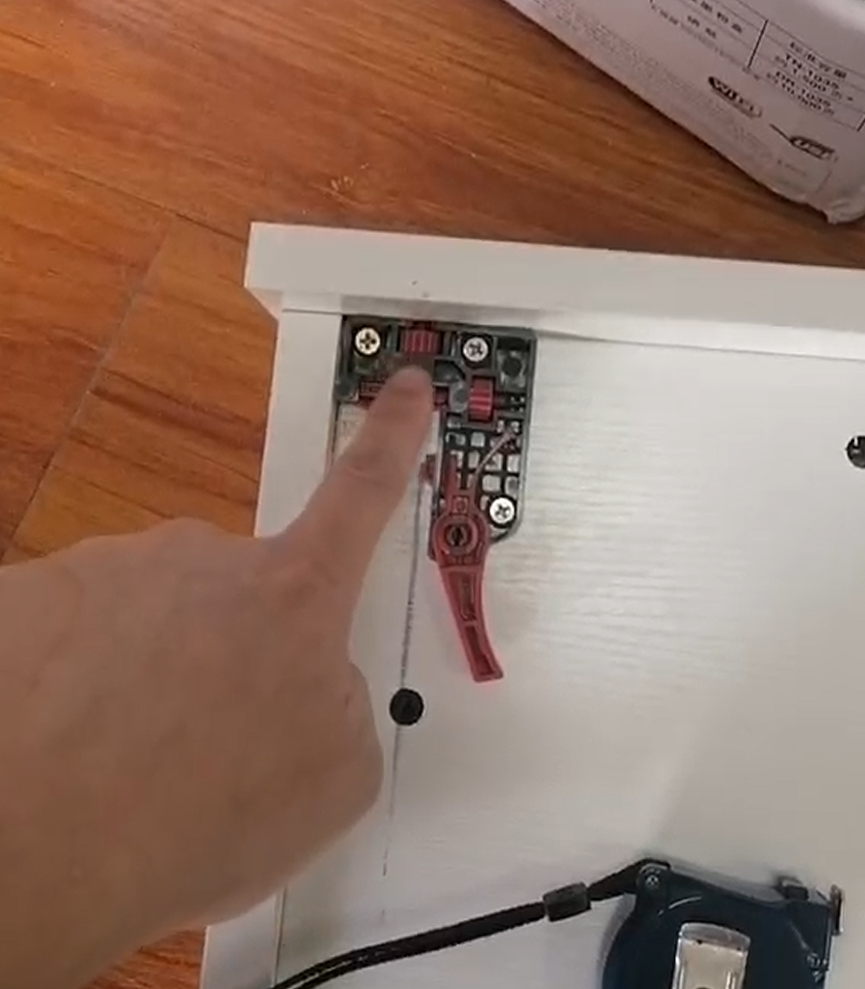

- 잠금장치(빨간 부품): 단순히 구석에 붙이는 게 아니라, 옆판 끝선에서 25mm 지점에 선을 긋고 그 기준선에 맞춰 설치해야 레일과 정확히 맞물린다.
- 미세 조정: 조립 후 수평이 맞지 않으면 부품의 톱니바퀴(노브)를 돌려 상하/좌우 유격을 조절할 수 있다.
